Diagnostyka silnika elektrycznego w hydraulice rzadko kończy się na samym silniku. W praktyce to zawsze zespół: silnik, sprzęgło, pompa, olej, zawory, filtracja i warunki pracy. Dlatego sensowne sprawdzenie zaczyna się od obserwacji, jak zachowuje się cały napęd pod obciążeniem, a nie od rozkręcania puszki zaciskowej i mierzenia „na sucho”. To ważne z jednego powodu: bardzo często silnik jest tylko ofiarą przeciążenia z części hydraulicznej.
Układ może mieć zbyt wysokie ciśnienie, przytkany filtr, zdławiony powrót, zapowietrzenie albo problem z zaworem przelewowym. Efekt końcowy wygląda podobnie, czyli grzanie, spadek mocy, wybijanie zabezpieczeń, ale przyczyna leży zupełnie gdzie indziej. Dobra diagnoza polega na rozdzieleniu dwóch scenariuszy: awaria napędu elektrycznego (zasilanie, uzwojenia, łożyska, wentylacja) kontra problem hydrauliczny, który powoduje nadmierne obciążenie pompy i silnika. Jeśli od razu założysz „silnik do wymiany”, możesz tylko przenieść problem na nowy element, a po tygodniu wrócisz do punktu wyjścia.
Pierwsze objawy uszkodzenia silnika elektrycznego w hydraulice
Pierwsze sygnały zwykle pojawiają się w pracy pompy i w zachowaniu układu, a nie w samym silniku. Najczęściej widać spadek wydajności, układ wolniej reaguje, siłowniki pracują ospale albo osiągają mniejsze prędkości niż wcześniej. Czasem objaw jest bardziej „chwilowy”, raz działa, raz nie, co sugeruje problem z rozruchem lub zasilaniem.
Do typowych symptomów, które warto odnotować na starcie, należą:
- spadek wydajności pompy, mimo że układ wcześniej działał normalnie,
- nierówny rozruch, czyli szarpnięcie, opóźnienie startu albo start dopiero za drugim razem,
- nadmierne nagrzewanie obudowy, szczególnie gdy silnik szybko robi się gorący po kilku minutach pracy,
- wybijanie zabezpieczeń, bezpieczników, wyłącznika silnikowego lub termika, zwłaszcza podczas rozruchu albo przy większym obciążeniu.
W tym miejscu ważna uwaga: same objawy uszkodzenia silnika elektrycznego mogą wyglądać identycznie jak skutki przeciążenia z hydrauliki. Dlatego od razu notuj kontekst, kiedy problem występuje: czy tylko pod obciążeniem, czy także na biegu jałowym, czy pojawia się po rozgrzaniu oleju, czy od razu po starcie. To są detale, które później skracają diagnostykę o połowę.
Diagnostyka silnika elektrycznego czy problem po stronie hydrauliki
Największy błąd przy awarii napędu w hydraulice to założenie, że skoro silnik się grzeje albo wyłącza, to na pewno jest uszkodzony. W praktyce bardzo często przyczyną jest przeciążenie wynikające z układu hydraulicznego. Dlatego pierwszym krokiem powinna być próba rozdzielenia: czy silnik nie daje rady sam z siebie, czy jest „duszony” przez pompę i zbyt duże obciążenie.
Najprostszy test logiczny wygląda tak:
jeżeli silnik pracuje poprawnie bez obciążenia, a problem pojawia się dopiero przy wzroście ciśnienia w układzie, to w pierwszej kolejności należy sprawdzić stronę hydrauliczną.
Warto też porównać pobór prądu przy pracy jałowej i pod obciążeniem. Gwałtowny wzrost prądu przy stosunkowo niewielkim wzroście ciśnienia sugeruje, że coś w hydraulice generuje nadmierny opór. Z kolei nieprawidłowości występujące już przy rozruchu, bez pełnego obciążenia, częściej wskazują na problem elektryczny.
Kiedy winne jest zbyt wysokie ciśnienie w układzie
Zbyt wysokie ciśnienie to jedna z najczęstszych przyczyn przeciążenia napędu. Może wynikać z nieprawidłowo ustawionego zaworu przelewowego, zablokowanego przepływu, przytkanych filtrów albo uszkodzonego zaworu sterującego.
Typowa sytuacja wygląda tak:
- silnik startuje normalnie,
- przez chwilę pracuje poprawnie,
- przy wzroście obciążenia gwałtownie rośnie pobór prądu,
- po chwili zadziała zabezpieczenie termiczne albo wyłącznik silnikowy.
W takim przypadku sam silnik może być w pełni sprawny, a problem leży w tym, że pompa pracuje przeciwko zbyt wysokiemu ciśnieniu. Często towarzyszy temu szybkie nagrzewanie oleju i wyraźny wzrost hałasu w instalacji .Jeżeli po odciążeniu układu silnik zaczyna pracować normalnie, jest to silna wskazówka, że usterki należy szukać po stronie hydrauliki.
Kiedy usterka ma charakter elektryczny
Są jednak objawy, które dużo częściej wskazują na problem elektryczny niż hydrauliczny.
Do typowych symptomów należą:
- buczenie silnika bez wejścia na obroty,
- bardzo wolny rozruch mimo braku obciążenia,
- asymetria faz w silniku trójfazowym,
- szybkie zadziałanie wyłącznika termicznego nawet przy pracy jałowej,
- wyraźny spadek mocy bez wzrostu ciśnienia w układzie.
Buczenie bez obrotów często oznacza problem z jedną fazą zasilania, uszkodzone uzwojenie lub kondensator rozruchowy w silnikach jednofazowych. Asymetria napięć między fazami prowadzi do nierównomiernego nagrzewania i skraca żywotność napędu. Jeżeli silnik przegrzewa się nawet przy pracy bez obciążenia hydraulicznego, w pierwszej kolejności należy skupić się na zasilaniu, uzwojeniach i wentylacji.
Kontrola wstępna bez demontażu
Zanim sięgniesz po miernik i zaczniesz rozbierać silnik, warto wykonać kilka prostych czynności kontrolnych. Często to właśnie na tym etapie udaje się zawęzić obszar problemu.
Na początek sprawdź:
- stan przewodów zasilających i zacisków, czy nie ma luzów, przegrzanych końcówek lub śladów łuku elektrycznego,
- drożność wentylacji, czyli czy osłona wentylatora nie jest zabrudzona i czy nic nie blokuje przepływu powietrza,
- osiowość sprzęgła między silnikiem a pompą,
- luzy na wale oraz stan łożysk.
Niewspółosiowość sprzęgła powoduje dodatkowe obciążenia promieniowe i może prowadzić do drgań oraz przegrzewania. Zużyte łożyska zwiększają opory mechaniczne, co przekłada się na wyższy pobór prądu. Warto też ręcznie obrócić wał, jeśli to możliwe i bezpieczne. Wyczuwalny opór, zacięcia lub hałas mogą wskazywać na problem mechaniczny, który nie ma nic wspólnego z elektryką.

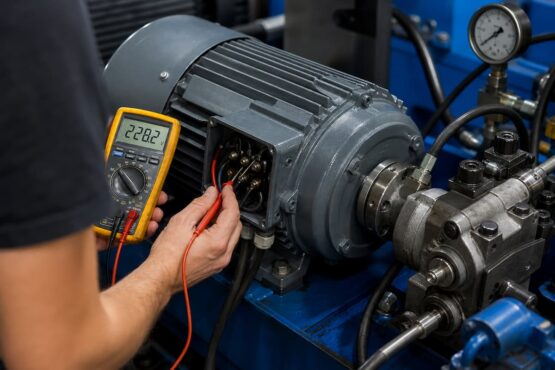

Jak sprawdzić silnik elektryczny za pomocą podstawowych pomiarów
Jeżeli wstępna kontrola mechaniczna i obserwacja pracy układu nie dały jednoznacznej odpowiedzi, czas przejść do pomiarów. Do podstawowej diagnostyki w zupełności wystarczy multimetr oraz miernik rezystancji izolacji, czyli popularny megomierz.
Ważne, aby pomiary wykonywać przy odłączonym zasilaniu i zachowaniu zasad bezpieczeństwa. Najpierw odłącz silnik od instalacji, oznacz przewody i dopiero wtedy przejdź do testów. Pomiar „na podłączonym” silniku może dać fałszywe wyniki albo doprowadzić do uszkodzenia miernika. Na tym etapie interesują Cię trzy rzeczy:
- stan uzwojeń,
- stan izolacji,
- jakość zasilania.
Sprawdzenie rezystancji uzwojeń
Pierwszy krok to pomiar rezystancji między zaciskami uzwojeń. W silniku trójfazowym mierzy się rezystancję między parami faz, na przykład U-V, V-W, W-U.
Wyniki powinny być zbliżone do siebie. Niewielkie różnice są normalne, ale wyraźna asymetria może oznaczać:
- częściowe zwarcie międzyzwojowe,
- przerwę w uzwojeniu,
- uszkodzenie połączenia wewnętrznego.
Jeżeli jedna para pokazuje bardzo wysoką rezystancję lub brak ciągłości, mamy do czynienia z przerwą w obwodzie. Z kolei znacznie niższa rezystancja w jednej fazie może sugerować zwarcie międzyzwojowe, które prowadzi do nadmiernego nagrzewania i spadku momentu obrotowego. Trzeba pamiętać, że multimetr nie wykryje każdego mikrouszkodzenia. W przypadku wątpliwości konieczna bywa bardziej zaawansowana diagnostyka, ale jako wstępny test pomiar rezystancji daje bardzo dużo informacji.
Badanie rezystancji izolacji
Rezystancję izolacji sprawdza się miernikiem izolacji przy napięciu testowym, zwykle 500 V lub 1000 V w zależności od klasy silnika. Pomiar wykonuje się między uzwojeniem a obudową. Wartości powinny być wysokie, zazwyczaj liczone w megaomach. Niska rezystancja izolacji może świadczyć o:
- zawilgoceniu uzwojeń,
- zanieczyszczeniu wnętrza silnika,
- degradacji lakieru izolacyjnego,
- mikropęknięciach w izolacji.
Wilgoć ma ogromny wpływ na wynik. Silnik, który stał w chłodnym i wilgotnym pomieszczeniu, może chwilowo wykazywać niższą rezystancję izolacji. Podobnie wysoka temperatura uzwojeń obniża wartość pomiaru. Dlatego interpretując wyniki, zawsze uwzględniaj warunki środowiskowe.
Kontrola napięcia i symetrii faz
W silnikach trójfazowych bardzo ważna jest jakość zasilania. Napięcia między fazami powinny być możliwie równe. Różnice rzędu kilku procent są dopuszczalne, ale większa asymetria powoduje nierównomierne obciążenie uzwojeń.
Skutki nierównego napięcia to:
- przegrzewanie jednej fazy,
- spadek momentu obrotowego,
- skrócenie żywotności silnika,
- częstsze zadziałanie zabezpieczeń termicznych.
Pomiar wykonuje się przy pracującym silniku, zachowując szczególną ostrożność. Jeżeli napięcie jednej z faz wyraźnie odbiega od pozostałych, problem może leżeć w instalacji elektrycznej, a nie w samym silniku.
Analiza prądu pracy pod obciążeniem
Kolejnym krokiem jest pomiar prądu podczas normalnej pracy pod obciążeniem hydraulicznym. Najlepiej wykonać go cęgowym miernikiem prądu, bez ingerencji w obwód. Odczyt porównuje się z prądem znamionowym podanym na tabliczce silnika. Interpretacja wyników daje cenne wskazówki:
- prąd wyraźnie wyższy od znamionowego może świadczyć o przeciążeniu hydraulicznym, zbyt wysokim ciśnieniu lub zablokowanym przepływie,
- prąd niższy niż oczekiwany przy jednoczesnym spadku mocy może sugerować problem z uzwojeniem albo zasilaniem,
- duża różnica prądów między fazami wskazuje na asymetrię napięcia lub uszkodzenie jednej z faz.
Warto wykonać pomiar w różnych warunkach, na biegu jałowym i przy maksymalnym obciążeniu. Jeżeli prąd rośnie gwałtownie wraz ze wzrostem ciśnienia w układzie, przyczyny należy szukać po stronie hydrauliki.
Przegrzewanie silnika elektrycznego, najczęstsze przyczyny
Przegrzewanie to jeden z najczęstszych problemów w napędach hydraulicznych. Nie zawsze oznacza uszkodzenie, ale zawsze jest sygnałem ostrzegawczym. Najczęstsze przyczyny to:
- przeciążenie wynikające z pracy przy zbyt wysokim ciśnieniu,
- niewłaściwa wentylacja, zabrudzona osłona wentylatora,
- praca w wysokiej temperaturze otoczenia,
- zbyt niska jakość zasilania lub asymetria faz,
- zużyte łożyska zwiększające opory mechaniczne.
Wysoka temperatura przyspiesza degradację izolacji uzwojeń. Każde kilkanaście stopni powyżej dopuszczalnej temperatury może znacząco skrócić żywotność silnika. Dlatego nie należy traktować przegrzewania jako drobnej niedogodności. Jeżeli napęd regularnie pracuje na granicy dopuszczalnych parametrów, warto przeanalizować zarówno stronę hydrauliczną, jak i elektryczną, zanim dojdzie do poważnej awarii.
Wymiana silnika i dobór odpowiedniego modelu
Jeżeli diagnostyka jednoznacznie wskazuje na uszkodzenie napędu, sama wymiana „na taki sam z tabliczki” nie zawsze jest najlepszym rozwiązaniem. Nowy silnik powinien być dobrany zgodnie z parametrami pompy hydraulicznej oraz rzeczywistymi wymaganiami układu, a nie tylko na podstawie mocy i obrotów poprzedniego modelu. Przy wyborze warto zwrócić uwagę na:
- moc znamionową i prąd,
- prędkość obrotową dopasowaną do pojemności pompy,
- moment rozruchowy,
- klasę izolacji i dopuszczalną temperaturę pracy,
- stopień ochrony IP w zależności od środowiska pracy,
- sposób montażu i średnicę wału.
Częstym błędem jest montaż silnika o identycznej mocy, ale niższym momencie rozruchowym, co w układach hydraulicznych może skutkować problemami przy starcie pod obciążeniem. Równie istotne jest dopasowanie klasy izolacji do warunków temperaturowych, zwłaszcza jeśli układ pracuje w hali produkcyjnej o podwyższonej temperaturze.
Jeżeli szukasz rozwiązań przeznaczonych do napędu hydrauliki, przykładową kategorię silników możesz znaleźć na naszej stronie:
https://e-hidroma.pl/216-silniki-elektryczne
Dobór powinien uwzględniać nie tylko parametry pompy, ale również charakter pracy całego zespołu, czyli czas pracy, częstotliwość rozruchów i realne obciążenie ciśnieniowe.
Jakość komponentów i znaczenie producenta
W aplikacjach przemysłowych oszczędność na jakości bardzo często kończy się przestojem maszyny. Dotyczy to zarówno silników elektrycznych, jak i komponentów hydraulicznych. Nawet najlepiej dobrany napęd nie będzie pracował stabilnie, jeżeli reszta układu opiera się na niskiej jakości elementach.
Warto zwrócić uwagę na:
- powtarzalność parametrów,
- dostępność części zamiennych,
- wsparcie techniczne producenta,
- doświadczenie marki w danej branży.
W wymagających układach hydraulicznych stosuje się komponenty renomowanych producentów. Przykładem marki oferującej rozwiązania do zastosowań przemysłowych jest:
https://e-hidroma.pl/brand/11-hydraforce
Dobrej jakości zawory i elementy sterujące ograniczają ryzyko przeciążeń, które bezpośrednio wpływają na trwałość silnika. W praktyce cały układ działa tak dobrze, jak jego najsłabszy element.
Schemat diagnostyki krok po kroku
Aby uniknąć przypadkowych decyzji i niepotrzebnej wymiany sprawnych części, warto trzymać się uporządkowanej ścieżki działania.
- Zanotuj objawy
Sprawdź, kiedy problem występuje: przy rozruchu, pod obciążeniem, po rozgrzaniu oleju czy losowo. - Sprawdź stronę hydrauliczną
Zweryfikuj ciśnienie robocze, ustawienia zaworu przelewowego, stan filtrów i drożność przewodów. - Wykonaj kontrolę mechaniczną
Oceń stan sprzęgła, osiowość, luzy na wale i wentylację silnika. - Przeprowadź pomiary elektryczne
Zmierz rezystancję uzwojeń, rezystancję izolacji oraz napięcie i symetrię faz. - Zmierz prąd pracy pod obciążeniem
Porównaj rzeczywisty pobór prądu z wartością znamionową i przeanalizuj różnice między fazami. - Wyciągnij wnioski na podstawie całości danych
Dopiero zestawienie wyników z hydrauliki i elektryki pozwala jednoznacznie określić przyczynę.
Takie podejście minimalizuje ryzyko błędnej diagnozy. W napędach hydraulicznych silnik i pompa zawsze pracują jako jeden zespół, dlatego analiza musi obejmować oba te elementy jednocześnie.
